CAXA实体设计(三维CAD)是唯一集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。易学易用、快速设计和兼容协同是其最大的特点。它包含三维建模、协同工作和分析仿真等各种功能，其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。
夏季来了，天气炎热，喝瓶冰镇的啤酒，那真是舒适惬意。今天就请跟随我来做个啤酒盖吧，只需简单几步操作哦!
1、从设计元素中拖动圆柱体到作业区，设置包围盒尺寸，长度30、宽度30、高度6.5，生成如图：

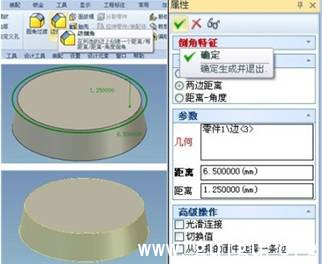

2、选择<边倒角>：设置两边距(6.5，1.25) 并选择图柱体边，点击确定生成锥形柱体。
同样原理，选择<圆角过渡>：设置半径 3mm，点击锥形柱体上边沿线，进行圆角过渡。

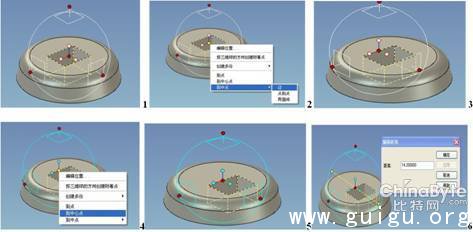

3、拖动设计元素，孔类长方体到圆柱体中心，按F10 键，启动三维球;点击<空格键>使三维球呈白色，进行孔类长方体操作如图顺序，最后设置编辑距离(14.2 mm)。
完成后按F10 键，取消三维球。编辑孔类孔类长方体包围盒(2.8，0.8，3.5)，调整完成后，选择孔类孔类长方体，按F10 键，启动三维球。同样方法将基点移动到孔类孔类长方体后边，点外控制柄呈黄色，然后将鼠标移动到三维球[旁，鼠标呈手形点左键任意旋转松开左键，在白色数据框中输入(10)，然后向外调整孔类孔类长方体全部切割圆柱体。然后旋转如下图：
4、选择<圆角过渡>：设置属性——等半径(0.5mm)，选择孔类孔类长方体两边进行倒角如图;选择圆角过渡：设置属性——等半径(0.35mm)，选择孔类孔类长方体其余边进行倒角(生成如图)。
5、选择”孔类孔类长方体”,按F10 键，启动三维球,点击<空格键>使三维球呈白色，设置(到中心点)位置到圆柱体中心点。左键点垂直定向控制柄呈花黄色，然后右键点黄色定向控制柄，并设置<与面垂直>，点圆柱体底面。点击<空格键>使三维球呈蓝色。按住右键，任意旋转三维球松开，选择<生成圆形阵列>，设置属性(数量16，角度22.5)，点“确定”。
6、同上(设置所有倒角)并旋转示图，显示底面。

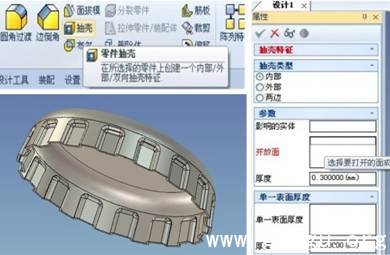

7、点击(零件抽壳)，设置属性，点击零件底面(如图所示)。

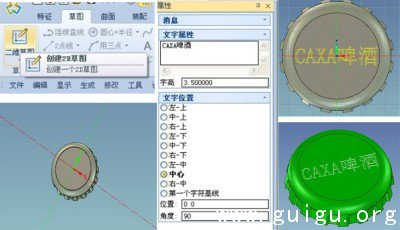

8、旋转零件使盖顶向上：点击(草图——二维草图——创建三维草图)，点零件上表面，生成二维草图环境;然后点击(草图——A文字——创建草图文字);点击零件表面中点，然后编辑属性如图：确定退出草图模式;选择表面光泽，生成零件。
由此我们熟悉了在CAXA实体设计中进行基本实体形成，三维球的左、右键操作，并进行圆形阵列，创建2D草图编辑文字，最终做出你心中想要的产品。
